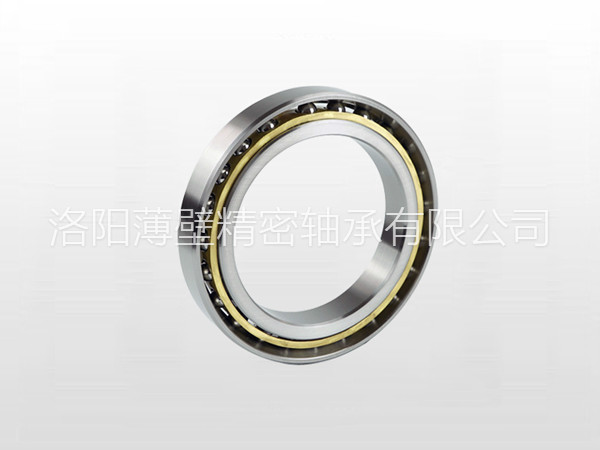

角接觸球軸承因?yàn)榻佑|角大小不一樣，承載能力也有所不同，接觸角越大承載能力越大，極限轉速越低，反之，接觸角越小承載能力越小，因此需要根據實際生產需要來選擇角接觸球軸承，下面就由小編為您介紹一下角接觸球軸承結構類型。

  一、分離型角接觸球軸承

  外圈可分離的角接觸球軸承保持架及鋼球同內圈形成組件，外圈沒有鎖口，裝配時內組件與外圈可互換，安裝方便。內圈可分離的軸承額定載荷較小，但極限轉速很高。
  

  二、基本型角接觸球軸承

  
  基本型角接觸球軸承按接觸角的大小可分為三種類型，接觸角α=15°可承受較小的軸向載荷及較大的徑向載荷，α=25°可同時承受軸向及徑向載荷，α=40°為大接觸角，可承受較大的軸向載荷或純軸向載荷，承受的徑向載荷較小。
  

  三、成組安裝角接觸球軸承

  
  將基本型角接觸球軸承分別成對使用，組成三種不同的安裝形式，則構成三種系列成對安裝角接觸球軸承，軸承代號中以B、F、T分別表示背、面、串連。成對角接觸球軸承安裝后，當加上軸向載荷，消除了兩套之問的間隙，則達到了預加載荷的目標。軸承出廠前需要對兩套軸承之間的間隙（或凸出量）進行控制，以達到使用要求， 成組安裝不限于成對兩套軸承，可以多套多聯，演變成更多的型式。
  
  1、兩基準面相對的成對安裝角接觸球軸承的安裝（背靠背），有70000C/DB、70000AC/DB、70000B/DB型結構。
  
  2、兩非基準面相對的成對安裝角接觸球軸承（面對面），有70000C/DF、70000AC/DF、70000B/DF型。
  
  3、基準面與非基準面相對的成對安裝角接觸球軸承（串連），有70000C/DT、70000AC/DT、70000B/DT型。
  

  四、雙列角接觸球軸承

  
  雙列角接觸球軸承具有兩套角接觸軸承的特性，承受雙標的目標的軸向負荷，鋼球數量多時帶裝球缺口。與單列角接觸球軸承相比，雙列角接觸球軸承的優點在于可以同時承受徑向和軸向載荷的聯合載荷，限制軸的兩方面的軸向位移。其軸向載荷能力由接觸角決定，并隨接觸角的增大而增大。
  

  五、雙內圈雙列推力角接觸球軸承

  
  雙列推力角接觸球軸承是高速雙列角接觸球軸承，屬推力角接觸球軸承結構，轉動靈活、剛性大、精度高，現廣泛使用在高速細密鏜床的主軸上，取代了利用雙列短圓柱滾子軸承和推力球軸承聯合使用的結構。
  

  六、三點或四點接觸球軸承

  
  三點或四點接觸球軸承的外形尺寸與單列角接觸球軸承相同，可承受雙向軸向載荷，旋轉精度高，是單列角接觸球軸承的變形，廣泛使用在高精度的主軸上。
  
  以上就是對于角接觸球軸承結構類型的介紹，成組安裝角接觸球軸承在應用上比較常見，因?yàn)樗艹惺芤詮较蜉d荷為主的徑向、軸向雙向聯合載荷，也可以承受純徑向載荷。洛陽薄壁精密軸承公司生產各種類型的角接觸球軸承在機床主軸、高頻馬達、燃汽輪機、離心分離機、小型汽車前輪、差速器小齒輪軸上都有應用，歡迎您留言或致電咨詢。
